Sikadur 42XP的应用
可用作下述建筑及工民建工程的灌浆材料：
△ 吊车轨道
△ 设备基座与底板
△ 地脚螺栓
△ 露天钢筋
△ 裂隙充填
△ 桥梁支座
△ 用作自流平树脂灌浆材料：
△ 水平基面的修补

------------------------------------------------------------------------------------------------------------------

Sikadur 42XP的优点
◇ 高早强
◇ 可低温（5 oC）施用
◇ 易施工应用
◇ 施工、硬化及使用时不受环境湿度影响
◇ 高抗拉、抗折强度及优异的抗震运荷载性能
◇ 各组份在生产厂预配包装、比例、质量稳定
◇ 能够抵御多种化学物的侵蚀
◇ 即使是薄层施用，亦具有良好的流动特性。
◇ 可用于多种干燥或潮湿基面（包括混凝土、石头、纤维水泥、合成树脂、木料及大部份金属），均可达到粘接效果。

------------------------------------------------------------------------------------------------------------------

Sikadur 42XP的技术参数
类型可流动砂浆
颜色组分A：透明（无色）；组分B：透明（淡黄色）；
组分C：灰色/砂
混合物：灰色
包装30公斤、每套材料净重
密度约2.0公斤/升
保质期在5 oC～35 oC条件下，原装保存12个月以上
固含量100％（无溶剂）
混合比例组份A：组份B：组份C＝3.9：0.7：25.4（按重量）
抗压强度1天约70Mpa
7天约85Mpa
抗挠强度：7天约30Mpa
与混凝土的黏结强度约4Mpa 20℃（混凝土破坏）
与经喷砂处理的钢材间的粘结强度约20Mpa 20℃
施工温度5℃ 30℃ （基面与环境温度）
分层灌浆时
每层厚度12毫米 50毫米
当施工时基面温度大于10℃，浆体流动性开始下降。 使用前将材料储存在23±2℃温度条件下至少24小时以上。
消耗量/覆盖率每毫米厚度约2.0公斤/m²(取决于表面形状、粗糙度、温度与施工损耗)
可施工时间（30公斤混合浆体）（20℃温度下）35

------------------------------------------------------------------------------------------------------------------

使用方法

基面预处理
混凝土、石材或树脂基面：机械凿毛处理、去除污物（如：灰尘、油脂、冰屑等）表层水、浮浆、残油、养护膜及涂层。表面预处理的适用方法包括处理与凿毛（例如对纤维混凝土进行喷砂打磨）。用压缩空气清理螺栓，去除所有污物。
金属基面：机械清洗、去除污物（灰尘、油脂等）、涂料、腐蚀性物质及表面积水，以确保达到粘结强度。适用的表面预处理方法为喷砂处理。

------------------------------------------------------------------------------------------------------------------

模 板
所使用的模板应具有防渗性能，并可允许Sikadur 42xp在其内自由流动，模板的设置应可确保将注入的灌浆材料的上液面保持在高于底板下部水平面的高度，以使浆体因重力自行流入，将所有待灌浆的空隙填充。模板上应涂覆脱模剂，以便于拆模同时还应确保设置足够的出气通道以便填满空隙。

------------------------------------------------------------------------------------------------------------------

混 合
Sikadur 42xp为按比例包装出厂的产品，包括三个独立包装的组份：组份A（树脂）组份B（固化剂）及组份C（骨料）。先用慢速搅拌机配螺旋式混合器（速度250转/）对组份A与组份B进行单独搅拌。再将搅拌好的组份B全部轻轻倒至组份A中，然后再次进行搅拌，直至获得均匀混合物（一般搅拌两）。之后继续搅拌，同时慢慢加入成份C。通过搅拌达到颜色与骨料的均匀混合。搅拌速度不得大于250转/。搅拌后放置三，以使浆体因搅拌而引入的空气逐步排出。

------------------------------------------------------------------------------------------------------------------

施 工

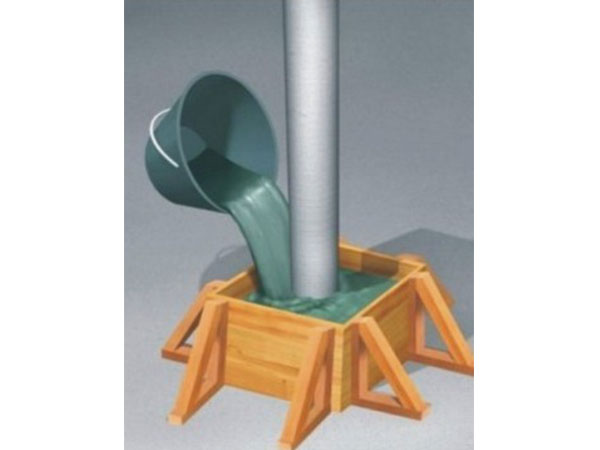

将搅拌后的Sikadur 42 xp自一侧倒入空隙或模板中，注意避免将空气混入。在浇注前应准备足够量的灌浆材料，确保灌浆的连续流动。
设备基座与吊车轨道：控制注浆口的浆面高度，以保持灌浆材料连续流入。连续浇注直至浆面高于底板水平面。在整个灌浆期间，灌浆面与底板水平面之间的高差必须一直保持在75毫米以上。同时需确保不要混入空气，并设置足够量的排气孔。
螺栓锚固与植筋：先将Sikadur 42 xp灌入钻孔中，然后面插入螺栓或钢筋

------------------------------------------------------------------------------------------------------------------

灌浆厚度
一般来说，合适的灌浆厚度取决于间隙大小，流动距离、环境与基面温度，以及浇注面积。每次浇注的厚度为50毫米。

------------------------------------------------------------------------------------------------------------------

养 护
作为环氧树脂灌浆材料，无需采取特殊的固化措施。具体固化时间取决于灌浆量与环境温度。如体积大、温度高，则固化时间短。一般七天后可达到强度。在固化前，不得在其上安装设备或施加荷载。

------------------------------------------------------------------------------------------------------------------

清 洁
工具和物体表面上的未硬化材料，可使用SikThinnerC（易燃溶剂）加以清除。 工具上的已硬化材料只能用物理方法去除。

操作注意事项
☆ 施工时，应避免材料与皮肤、眼睛直接接触，并尽量避免吸入其挥发的气体。
☆ 搅拌与施工时，应戴保护手套。
☆ 如发生中毒，应立即就医。
☆ 如发生误服，不要采用强制引吐的方法，应喝水稀释。
☆ 如发生肌肤接触，脱下受污染衣物，清洗该处皮肤。
☆ 如不慎进入眼中，保持眼睛睁开，用清水冲洗15min，并立即就医。
☆ 其它详细信息，请参见“材料说明书”

------------------------------------------------------------------------------------------------------------------

重要注意事项
△ 如表面有积水，不得施用Sikadur® 42xp
△ 不要从包装中取出部分材料进行拌和
△ 在本说明书规定的可施工时间内拌和足够使用的份量
△ 不得使用溶剂稀释本产品，否则会影响产品的固化及使用性能
△ 在温度长期超过70℃的环境中使用本产品，将有可能影响其性能
△ 进行大面积灌浆时应先铺设防潮膜
△ 如需分层灌浆，应在浇注完毕后24小时内且在其冷却至环境温度后，方可进行第二层灌浆
△ 如有任何疑问，请向Sika公司相关技术部门进行咨询
△ 在混凝土基面上进行灌浆时，该混凝土的龄期为3-6周
△ Sikadur® 42xp在拌和前24小时内的储存温度将影响拌和后的可施工时间的长短。
△ Sikadur® 42xp浆体的温度在拌和期间会有所升高。其温度升高幅度取决于拌和浆体体积与表面积之比，以及拌和的环境温度
△ 本产品所用环氧树脂的抗压强度数值因测试方法的不同而不同，即所采用的测试标准，试样尺寸以及测试时的加压速度等因素会对测试结果产生显著影响。较快的加压速率通常会导致较高的抗压强度，反之亦然。同样，较低温度下进行强度测试可能获得较高的抗压强度，反之亦然。
